Что такое и зачем нужен VLAN ID в сетях Ростелекома

VLAN ID – это специальная метка, которая позволяет создавать виртуальные локальные сети без каких-либо ограничений. Работа технологии основана на точеной адресации пакетов внутри одной или нескольких обычных локальных сетей.

Идентификатор VLAN наиболее часто используется для определения портов при отправке широковещательных пакетов, к примеру, для возможности использования услуг IPTV или цифровой телефонии от Ростелекома. Технология позволяет указать какие порты или интерфейсы нужно использовать для передачи данных.

Поддержка тегов позволяет администраторам развертывать сети на основе ProxySG (прокси сервер для поддержки работы крупных предприятий). Это позволяет перенаправлять трафик без риска потери информации.

Почему нужно включить VLAN

VLAN, тегирующий трафик, специально предназначен для структур, где прокси сервер настроен для развертывания сетей с идентификаторами. Такой вариант часто используется для объединения компьютеров, присоединенных к разным свитчам, в общую локальную сеть.

Без активации VLAN на всех устройствах, передающаяся информация попросту не будет видна, так как она зашифрована для определенного идентификатора.

К примеру, для того чтобы активировать услуги IPTV от Ростелекома нужно указать Multicast VLAN, тегирующий трафик для цифрового телевидения. Такая же ситуация складывается и с телефонией провайдера. Настройки же интернета обычно работают со стандартными значения идентификатора.

Как настроить IPTV на роутере через Wi-Fi – все популярные модели

Достоинства технологии

Основным преимуществом технологии является возможность создания групп, изолированных друг от друга, внутри сети. Также существует и поддержка инструкций для выделения виртуальных сетей на основе устройств, подключенных к различным свитчам.

Технология адресной передачи данных имеет высокую степень безопасности. Широковещательный трафик образует пакеты, передающие только между устройствами, принадлежащими к одному VLAN ID.

Также весомым аргументом за использование технологии становится то, что для создания виртуальных сетей не нужна покупка дополнительного оборудования.

Что это за параметры

VPI отображает виртуальный путь, каждый виртуальный канал имеет свой виртуальный маршрут, и VPI показывает этот маршрут.
VCI показывает значение конкретного канала.

Чтобы было проще понять, что это за значения и для чего они используются, придётся немного пройтись по схеме работы связи компании «Ростелеком». Особенностью соединения у современного провайдера, в том числе Ростелекома, является возможность пользоваться интернетом и голосовой телефонией на одном канале. Это стало возможным благодаря ATM (это технология распределения сигналов). Она позволяет по одному каналу передавать разные типы данных: мультимедийные, голосовые или цифровые.

Для установления ATM-соединения/связи между серверами/оборудованием провайдера и абонента создаётся виртуальный канал. И, как у всех дорог (к примеру, автомобильных), эти каналы имеют свои названия или значения VPI/VCI. Канал заработает тогда, когда с двух сторон будут указаны одинаковые значения, то есть сигналы от провайдера и клиента идут по одной дороге.

Поэтому для самостоятельной установки и настройки оборудования пользователь при подключении к интернету или цифровому телевидению должен знать эти данные для своего региона. Ростелеком открыл в России более семидесяти филиалов, которые работают в семи регионах. В каждом регионе свое значение, в некоторых – сразу несколько.

Как пользоваться личным кабинетом Ростелеком

Пользователи, не являющиеся клиентами компании, могут:

оставить заявку на подключение услуги;
обратиться с вопросом к службе поддержки;
узнать адреса ближайших офисов.

Для клиентов возможностей значительно больше, но, чтобы ими воспользоваться, требуется привязать подключенные услуги.

В своем профиле клиент может:

управлять тарифами и опциями;
следить за балансом Ростелеком и оплачивать услуги;
подключить бонусную программу;
настроить получение счетов для оплаты в lk rt ru.

В разделе «Профиль пользователя» расположена основная информация об абоненте. Заполненная анкета облегчит процесс восстановления доступа в случае его утери пароля/мейла/телефона и упростит взаимодействие со службой поддержки. В этом разделе можно привязать социальную сеть к ЛК – так пользователь получит еще один способ для авторизации.

Смена значений в маршрутизаторе

При первом подключении роутера/маршрутизатора от Ростелекома пользователь должен ввести правильные данные в соответствующие строки в панели настроек модема. Это можно сделать путём самостоятельного ввода, а можно использовать специальный установочный диск.

Клиенту вместе с оборудованием Ростелеком предоставляет диски с ПО. При запуске установщика он автоматически прописывает правильные данные в настройки модема/роутера. Просто вставляем диск, запускаем программу (или она автоматически запустится), следуем рекомендациям и подсказкам установочного мастера.

Самостоятельная правка тоже не очень сложна, но потребует больше времени:

Узнаём правильное значение согласно таблицам или рекомендациям специалиста Ростелекома.
Заходим на компьютере в панель управления роутером (адрес в браузере набираем тот, который указан на роутере).
Авторизуемся и переходим в соответствующий раздел настроек.
Вводим необходимые данные и сохраняем изменения.

Итого, для самостоятельной настройки ADSL необходимо знать VPI/VCI для вашего региона, поскольку именно эти значения используются оборудованием для корректной работы. Бывают ситуации, когда из-за скачка напряжения или системного сбоя значения VPI/VCI меняются. Пользователь с помощью информации, изложенной выше, сможет самостоятельно всё исправить.

Подробная инструкция по настройке: //rt.ru/sites/default/files/doc/User_manual_D-Link_2500_2520_2540_2600_2640.pdf

Конфигурация и настройки IPTV Ростелеком

Трансляция пакетов цифрового телевидения производится с использованием метода мультикаста. Он является широковещательной передачей данных и позволяет большому количеству пользователей одновременно получать видеоинформацию. Существует два варианта конфигурации. Телевизионный поток может доставляться до потребителя либо в тегированном, либо в нетегированном виде. Он определяется выбором регионального провайдера. Настройка роутера IPTV Ростелеком в зависимости от вида передачи будет различной.

Теги передаются в телевизионных пакетах в виде дополнительных идентификаторов (VLAN ID). Они используются для того, чтобы коммутаторы в сети по ним могли распознавать абонентов и направлять поток информации конкретному устройству. Основная масса провайдеров используют нетегированную передачу.

Что такое и зачем нужен VLAN ID в сетях Ростелекома

Прочитать об оплате интернета и других услуг через Сбербанк Онлайн, терминалы и банкоматы можно здесь.

Почему нужно включить VLAN

Достоинства технологии

Настраиваем IPTV через IGMP Proxy

Это самый сложный вариант и он, к счастью, встречается достаточно редко. Но всё же встречается. В этом случае мультикаст-поток транслируется в общем канале с Интернет-трафиком и чтобы его оттуда вычленить, нужно правильно настроить работу IGMP Proxy.

Начинаем с того, что необходимо обновить версию программного обеспечения роутера. На момент написания статьи самая последняя стабильная версия RouterOS 6.48.2. Открываем раздел меню «System» → «Packages» → «Check for updates» и в появившемся окне нажимаем кнопку «Download & Install». Устройство скачает прошивку, установит её и перезагрузится.

Скачиваем файл с программным обеспечением и распаковываем архиватором. Нас интересует пакет multicast-****.npk. Чтобы установить его в наш Mikrotik, надо в Winbox’е открыть раздел меню Files и прямо мышкой перетащить туда пакет, как показано на скриншоте:

Перезагружаем маршрутизатор через раздел меню «System» → «Reboot». Пакет будет установлен в системе.

После перезагрузки открываем раздел меню Routing → IGMP Proxy.

Здесь на вкладке Interfaces надо добавить WAN-порт (который Ether1) как входящий интерфейс для IPTV. Нажимаем кнопку с плюсом.
Выбираем «Ether1» в поле «Interface».
В поле «Alternative Subnets» прописываем подсеть 0.0.0.0/0 и ставим галочку «Upstream».

Нажимаем на кнопку «ОК». В списке интерфейсов появится новая строчка:

Следующий шаг — это создание правил для фаервола. Открываем раздел IP → Firewall. и нажимаем на кнопку с плюсом:

Нам надо создать правило «Chain» → «Forward» для протокола UDP и входящего интерфейса Ether1. Нажимаем на кнопку «ОК» и повторяем всё то же самое для протокола IGMP:

В списке правил появятся наши новые разрешающие с зелёными галочками. Их надо будет по очереди мышью перетащить выше запрещающих.

Следующим этапом мы закроем трансляцию мультикаста в беспроводную сеть, так как ТВ-приставка у нас подключается кабелем.
Открываем раздел Bridge и на вкладке Filters нажимаем на плюс:

В открывшемся окне на вкладке «General» надо в поле «Chain» поставить значение «output».
Ниже, в поле «Out.Interface» выбираем беспроводную сеть «wlan1».
Переходим на вкладку «Advanced»:

Здесь в списке Packet Type выбираем мультикаст и переходим на вкладку «Action».

Тут в поле «Action» ставим значение «drop» и нажимаем кнопку «ОК».

Чтобы настроить IPTV на Микротике для тех провайдеров, у которых для доступа в Интернет используется протокол PPPoE, необходимо добавить ещё один IP-интерфейс. Для этого идёт в раздел IP и нажимаем кнопку с плюсом.

Я рассматриваю настройку IPTV на Mikrotik для Ростелеком и потому буду использовать подсеть 1.0.0.1/30. Она рекомендуется техподдержкой. Для других операторов необходимо будет уточнить этот момент в техподдержке. Нажимаем на кнопку «OK».

В списке IP-интерфейсов появилась ещё одна строчка. Теперь можно подключать приставку и проверять работу цифрового интерактивного телевидения.

Вариант 1. IPTV на роутере TP-Link (без указания VLAN ID).

Такой способ настроить IPTV на TP-Link подходит для подавляющего большинства провайдеров, предоставляющих интерактивное цифровое телевидение — Билайн, Дом.ру, ТТК и большинство филиалов Ростелеком.

Если вверху окна есть поле выбора режима, то нужно выбрать режим «Мост»:

В некоторых моделях маршрутизаторов выбора режима нет и есть просто поле «Порт IPTV STB»:

Здесь есть возможность выбора одного или двух портов для подключения ТВ-приставки. Нажимаем кнопку Сохранить. Далее, можно подключать приставку в выбранный порт и проверять работу приставки.

Примечание: В некоторых прошивках роутеров TP-Link есть параметр «IGMP Proxy» — его желательно поставить в значение «Включить (Enable)».

Instant Configuration

Previously, Arch Linux used the command to setup VLANs. This command was superseded by the command. Make sure you have installed.

In the following examples, let us assume the interface is , the assigned name is and the vlan id is .

Create the VLAN device

Add the VLAN with the following command:

# ip link add link eth0 name eth0.100 type vlan id 100

Run to confirm that it has been created.

This interface behaves like a normal interface. All traffic routed to it will go through the master interface (in this example, ) but with a VLAN tag. Only VLAN-aware devices can accept them if configured correctly, else the traffic is dropped.

Using a name like is just convention and not enforced; you can alternatively use or something descriptive like . To see the VLAN ID on an interface, in case you used an unconventional name:

# ip -d link show eth0.100

The flag shows full details of an interface:

# ip -d addr show
4: eno1.100@eno1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
   link/ether 96:4a:9c:84:36:51 brd ff:ff:ff:ff:ff:ff promiscuity 0
   vlan protocol 802.1Q id 100 <REORDER_HDR>
   inet6 fe80::944a:9cff:fe84:3651/64 scope link
      valid_lft forever preferred_lft forever

Add an IP

Now add an IPv4 address to the just created VLAN link, and activate the link:

# ip addr add 192.168.100.1/24 brd 192.168.100.255 dev eth0.100
# ip link set dev eth0.100 up

To cleanly shut down the setting before you remove the link, you can do:

# ip link set dev eth0.100 down

Как подключить и настроить IPTV на телевизоре

Подключить IPTV на телевизоре можно двумя основными способами:

Через специальную ТВ-приставку посредством HDMI-кабеля или AVi-проводов (которые также называют «тюльпанами»).
С помощью ethernet-кабеля для работы режиме SMART TV.

В случае подключения через ТВ-приставку пользователю необходимо будет настроить данное оборудование

Обычно настройкой занимаются технические специалисты, которые проводят в жилое помещение IPTV, но если клиент подключает интерактивное телевидение самостоятельно, то необходимо обратить внимание на данный процесс. О пошаговой инструкции подключения ТВ-приставке речь пойдёт далее. Однако, чтобы настроить функцию SMART TV, необходимо отталкивается от конкретной модели устройства

Поэтому следует разобрать три наиболее популярные марки телевизоров на территории России

Однако, чтобы настроить функцию SMART TV, необходимо отталкивается от конкретной модели устройства. Поэтому следует разобрать три наиболее популярные марки телевизоров на территории России.

Телевизор Samsung

Практически все современные телевизоры от корейского производителя Samsung имеют функцию SMART TV. Программное обеспечение, необходимое для корректной работы данного формата вещания, уже установлено на устройстве, что значительно облегчает задачу пользователя, так как абоненту не нужно скачивать дополнительное приложение.

Первый шаг настройки IPTV на телевизоре любой марки — подключение к сети интернет. Сделать это можно с помощью Wi-Fi сети или напрямую подключив кабель к устройству.

Разобравшись с источником поступаемого сигнала следует переходить непосредственно к настройке приложения Samsung Smart TV:

Первым делом необходимо создать учётную запись пользователя. Для этого абоненту нужно открыть меню «Smart Hub» на пульте управления, нажав на красную кнопку с буквой «A».
В открывшемся меню пользователю необходимо ввести данные для будущей учётной записи. В качестве логина необходимо ввести слово «Develop». Пароль же абонент должен придумать самостоятельно.

Следующий шаг — переход в меню «Разработка», которое находится в настройках учётной записи. В появившемся окне пользователь должен ввести один из ранее запрограммированных IP-адресов:

188.168.31.14;
31.128.159.40.

Если данные были введены в строку корректно, то в меню приложений после синхронизации станет доступно особое программное обеспечение «nStreamPlayer». Данная программа и будет являться мультимедийным проигрывателем IPTV. Пользователю остаётся только ввести данные на плей-лист и наслаждаться просмотром любимых каналов.

Телевизор Philips

Телевизоры, разработанные компанией Philips, значительно легче подключаются к интерактивному телевидению. Для этого не нужно знать какие-то дополнительные значения и вводить их в настройки.

Естественно, для начала необходимо подключить устройство к сети интернет. Сделать это можно любым удобным для пользователя способом: проводным или беспроводным.

Затем следует войти в меню для просмотра возможных приложений «App Gallery». Далее клиенту следует найти приложения, которые дают доступ к интерактивному телевидению. В поиске существует специальный подраздел подобных программ.

Заключительный шаг — скачать понравившееся приложение и ввести данные плей-листа.

Телевизор LG

У телевизоров марки LG присутствует только одно программное обеспечение, которое позволяет пользователям подключить IPTV к своему устройству. Но сначала необходимо подключить к ТВ интернет-соединение.

В маркете приложений устройства под названием «LG Smart World» пользователю необходимо найти программу «SS IPTV». Именно данное приложение и позволит абоненту смотреть интерактивное телевидение на телевизорах марки LG.

Конфигурация IPTV

Некоторые отличия могут быть только в зависимости от того, используется провайдером VLAN ID или нет.

Без VLAN ID

Схема настройки IPTV без использования VLAN ID подойдет для большинства провайдеров. На примере одной из самых распространенных моделей TP-Link TL-WR740N она выглядит так:

Подключиться к веб-интерфейсу роутера. Если установлена последняя версия прошивки, он будет оформлен в голубых тонах.
На вкладке «Дополнительные настройки» открыть раздел «Сеть» и выбрать там подраздел IPTV.
Убедиться в том, что в пунктах IGMP Proxy и IPTV Snooping установлена галочка в чекбоксах «Включить».
Параметру «Режим» установить значение «Мост» (выбирается из выпадающего списка).
Задать режим IPTV одному из LAN-портов, список которых находится ниже.
Сохранить сделанные изменения.

После выполнения вышеуказанных действий подключить в выделенный порт телевизионную приставку и наслаждаться просмотром цифрового телевидения. Активный режим IGMP Proxy позволит делать это и по беспроводной сети.

С VLAN ID

Схема подключения IPTV с использованием VLAN ID встречается намного реже. Обычно она используется в некоторых региональных представительствах «Ростелекома», а также у провайдеров «Таттелеком» и «Аист».

В случае использования провайдером VLAN ID, первое, что необходимо сделать пользователю, узнать его значение в службе поддержки. Затем необходимо выполнить действия:

Подключиться к веб-интерфейсу своего TP-Link.
На вкладке «Дополнительные настройки» перейти в раздел «Сеть», подраздел IPTV.
Отметить галочкой чекбоксы «Включить» напротив параметров IGMP Proxy и IGMP Snooping.
В пункте «Режим» выбрать «Установить вручную».
В появившихся строках внести такие параметры:
- Идентификатор VLAN для интернета — значение, полученное у провайдера.
- Приоритет VLAN для интернета — 4.

Затем останется только выбрать LAN-порт, к которому будет подключаться телевизионная приставка, и установить ему режим IPTV. После этого роутер TP-Link готов к трансляции цифрового телевидения.

Единый личный кабинет Ростелеком

Даже в работе такого надежного провайдера, как Ростелеком, время от времени могут возникать сбои. Кроме того, иногда требуется сменить тариф, ознакомиться с услугами и подобрать наиболее выгодный и удобный тарифный план. Раньше для этого нужно было отправляться в офис Ростелекома или звонить оператору и тратить на это много времени. Личный кабинет Ростелеком значительно упрощает этот процесс и позволяет разрешить все возникшие вопросы в любой точке страны и в считанные секунды.

Преимущества

У личного кабинета их, конечно, гораздо больше. К ним можно отнести:

Можно легко оплачивать счета дистанционно и без комиссии, подключить автоплатеж и следить за состоянием своего баланса, в том числе избежать непонятных списаний и переплат;
Возможность подключить или отключить ряд услуг, сменить тариф или подобрать подходящий тарифный план без посещения офиса и звонка оператор;
Вход в личный кабинет Ростелеком открыт с любых устройств, в том числе с компьютера или телефона, даже находясь на работе или в дороге;
Один личный кабинет всем членам семьи, которые также пользуются услугами провайдера. В этом случае все члены семьи, подключенные к тарифу, смогут наравне пользоваться услугами провайдера;
Возможность быстро авторизоваться в один клик при помощи одной из распространенных социальных сетей;
Связь с оператором и получение ответа на все интересующие вопросы;
Ростелеком постоянно расширяет перечень предлагаемых услуг, которые доступны на официальном сайте и в ЛК.

Недостатки

Однако Ростелеком все же имеет ряд минусов, о которых нельзя промолчать. Заключаются они в следующем:

Частое навязывание платных услуг. Нередко операторы навязчиво предлагают дополнительные платные услуги, тарифные планы, в которых половиной составляющих клиент в итоге вообще пользоваться не будет. Также компании иногда могут рекомендовать свои приставки, wi-fi-роутеры и другую технику, или же переключать пользователя с одного тарифа на другой. Однако всего этого можно избежать, если следить за своим счетом и личным кабинетом.
Сбои в работе LTE. Пользователи часто жалуются, что во время отключения электроэнергии наблюдаются перебои с интернетом.
Онлайн сервис личный кабинет. Некоторые пользователи утверждают, что интерфейс кабинета очень сложный и непонятный, требуется много времени, чтобы просто найти нужные вкладки и информацию. Однако привыкнуть к интерфейсу можно за 15-25 минут.
Операторы. Некоторые клиенты жалуются на то, что операторы некомпетентны и не могут дать точный вопрос на заданный ответ, а порой даже хамят. Но такие ситуации скорее единичны, так как Ростелеком внимательно следит за квалификацией своих сотрудников.

Возможности для абонента

Единый личный кабинет Ростелеком — это:

Оплата счета за интернет и телевидение без комиссии в один клик, а также подключение услуги «автоплатеж» — позволит избежать ситуаций, когда интернет пропадает в самый неподходящий момент;
Получение актуальной информации об акциях и бонусах, которые провайдер проводит достаточно часто;
Смена тарифа и выбор более выгодных условий. Для этого можно проконсультироваться с оператором, а можно выбрать из предложенных самостоятельно;
Погашение имеющихся задолженностей за интернет и телевидение;
Контроль за балансом, своевременное пресечение несанкционированных списаний со счета;
Получение квитанций об оплате за услуги при помощи привязки своего электронного адреса;
Возможность следить за своим аккаунтом позволит избежать подключения дополнительных услуг, переплат и самовольного переключения тарифа.

Настраиваем IPTV на роутерах Ростелеком

IPTV — технология, позволяющая просматривать различные телепрограммы через подключение к интернету. Чаще всего это реализуется через подключение LAN-кабеля к телевизору, что обеспечивает быстрое и стабильное соединение. Однако только этого недостаточно, потребуется внести определенные изменения в настройки имеющегося модема.

1744

Откройте любой удобный веб-обозреватель и через адресную строку перейдите по или .

При запросе логина и пароля введите в обоих полях, если вы самостоятельно не вносили изменения данных для входа.

После открытия веб-интерфейса лучше изменить язык на более удобный, выбрав подходящий вариант из всплывающего меню.

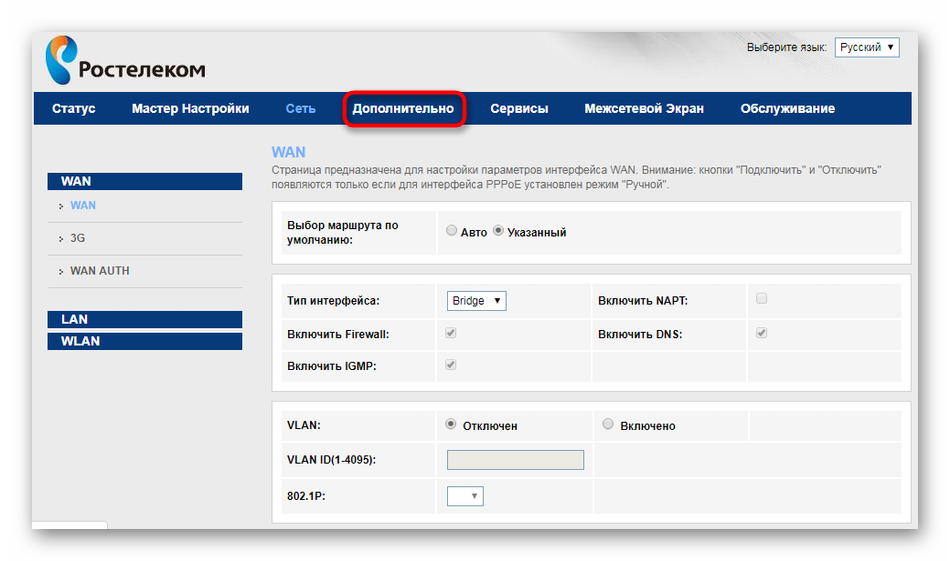

Через верхнюю панель перейдите в раздел «Сеть».

Выберите категорию «WAN».

Установите тип интерфейса «Bridge».

Активируйте режим «VLAN», отметив маркером соответствующий пункт.

Теперь задайте VLAN ID. В большинстве случаев нужно установить значение 50, но мы сначала советуем связаться с компанией, предоставляющей интернет-услуги, чтобы уточнить этот параметр. Приоритет в строке «802.1P» задайте 4.

Остальные поля оставьте без изменений, опуститесь вниз и щелкните на «Добавить».

Затем переместитесь в раздел «Дополнительно».

Откройте категорию «Группировка интерфейсов».

Создайте первую группу, отметив маркером подходящий пункт.

Поднимитесь вверх, чтобы в группе выбрать интерфейс «WAN1» и кликнуть на «Добавить».

Примените изменения, нажав на кнопку внизу меню.

Приведенная выше инструкция является универсальной, однако иногда могут наблюдаться некоторые исключения, которые связаны с моделью роутера от Fast или с выбранной ТВ-приставкой. Поэтому при возникновении каких-либо сложностей мы настоятельно рекомендуем связаться с поставщиком интернет-услуг, чтобы тот уточнил нюансы подключения.

Маршрутизаторы от других производителей

Не все пользователи при подключении интернета от Ростелеком приобретают их фирменные модели маршрутизаторов, поэтому они столкнутся с несоответствием интерфейса. Мы же предлагаем разобрать процесс настройки IPTV на примере устройства от ASUS

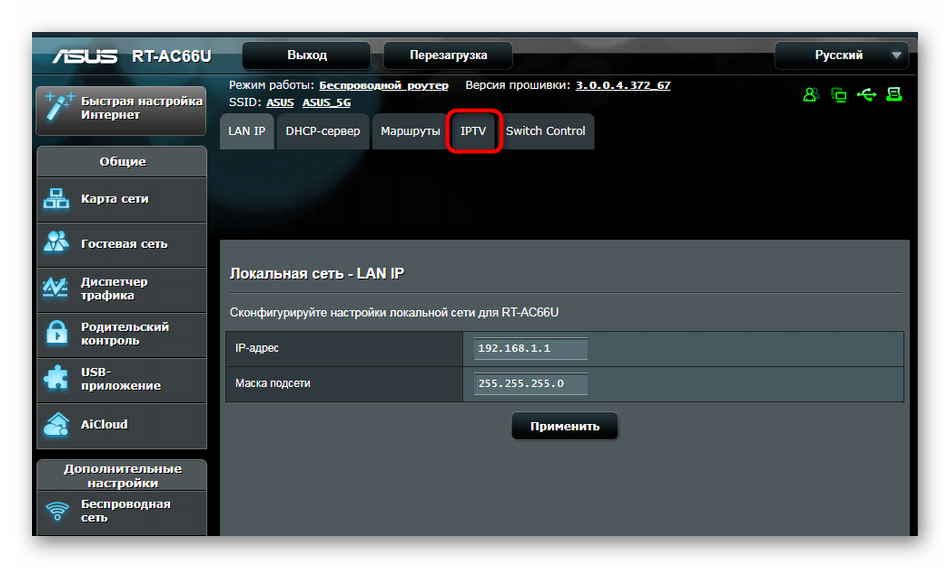

При наличии другого оборудования просто повторяйте данное руководство, учитывая во внимание особенности расположения пунктов меню в веб-интерфейсе

Выберите язык интерфейса «Русский», чтобы упростить операцию.

Через меню слева зайдите в раздел «Локальная сеть» или «LAN».

Откройте категорию «IPTV».

Сначала выберите профиль провайдера и порт IPTV (разъем, через который будет подсоединяться кабель). Если у вас нет информации по поводу профиля провайдера, оставьте это поле пустым или уточните информацию, обратившись по телефону технической поддержки.

Далее потребуется включить многоадресную маршрутизацию и IGMP Snooping. Данные параметры позволят сетевым устройствам отслеживать обмен интернет-трафика.

По завершении нажмите на «Применить».

Другие наши авторы в отдельных статьях также детально рассмотрели процедуру конфигурации IPTV на разных моделях роутеров. Если вдруг вы заметили совпадение по производителю, ознакомьтесь с представленными ниже материалами, где вы найдете в точности подходящее руководство.

Подробнее: Настраиваем IPTV на роутере / TP-Link TL-WR740n / Zyxel Keenetic Lite

Выше вы были ознакомлены с конфигурацией IPTV при подключении к провайдеру Ростелеком. Как видите, ничего в этом сложного нет, нужно лишь следовать простой инструкции, а затем уже переходить к настройке самого телевизора.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.
